Cấu tạo và cách lắp đặt giàn giáo Ringlock

Cấu tạo và cách lắp đặt giàn giáo Ringlock

Giàn giáo Ringlock, hay còn gọi là giàn giáo đĩa là một giải pháp xây dựng phổ biến ở nhiều quốc gia châu Âu như Đức, Pháp và Ý,… Tại Việt Nam, loại giàn giáo này đang ngày càng được ưa chuộng trong các công trình xây dựng từ nhỏ đến lớn và rất lớn. Việc lựa chọn và sử dụng giàn giáo đúng cách đóng vai trò quan trọng trong việc đảm bảo an toàn và hiệu quả cho các công trình. Vậy cấu tạo và cách lắp đặt của giàn giáo Ringlock như thế nào? Hãy cùng Hoà Thành tìm hiểu ngay trong bài viết sau đây nhé.

I. Cấu Tạo Của Giàn Giáo Ringlock

Về cấu tạo, giàn giáo Ringlock có thiết kế không khác nhiều so với giàn giáo nêm, nhưng điểm khác biệt nổi bật nằm ở cách kết nối các bộ phận lại với nhau. Hệ thống kết nối bằng chốt mâm đĩa đảm bảo sự chắc chắn và an toàn cao, trong khi vật liệu chủ yếu là thép, mạ kẽm giúp gia tăng độ bền và chống ăn mòn hiệu quả.

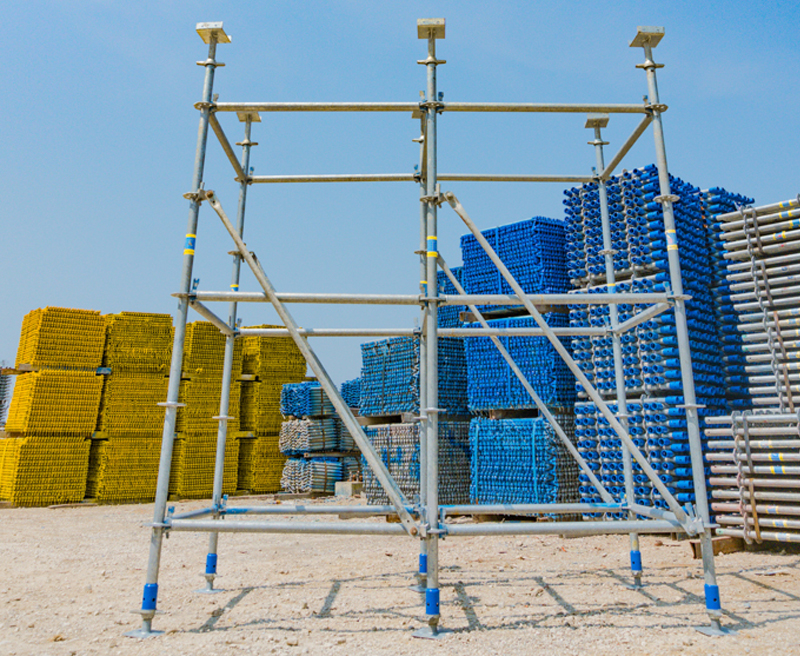

Giàn giáo Ringlock được thiết kế với nhiều thành phần, tạo nên một hệ thống giàn giáo ổn định và linh hoạt. Dưới đây là các thành phần cấu tạo cơ bản của giàn giáo Ringlock:

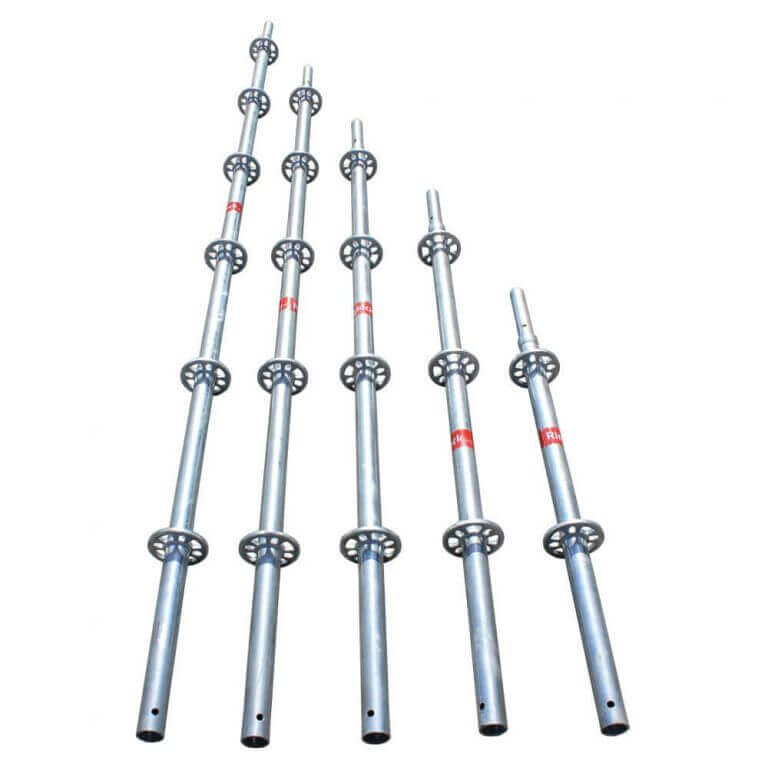

1. Thanh chống đứng (Standard)

• • Đây là các ống thép thẳng đứng, chịu trách nhiệm chính trong việc chịu lực trọng tải và cung cấp sự ổn định cho toàn bộ hệ thống giàn giáo.
  • Độ dài: 1000mm, 1500mm, 2000mm, 2500mm, 3000mm tuỳ thuộc vào yêu cầu và kích thước của công trình
  • Dày: từ 2,5 – 3,25mm (tiêu chuẩn Quốc Tế)

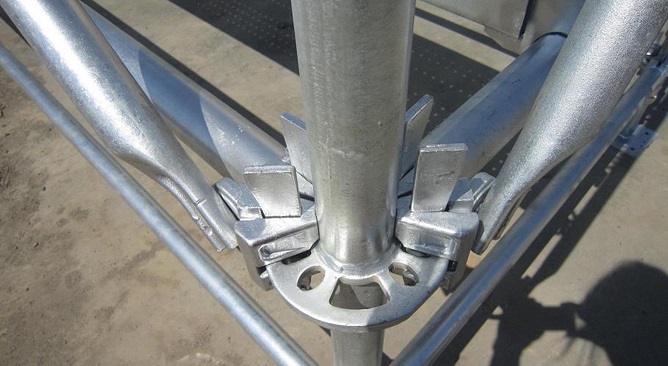

2. Mâm đĩa (Ring):

• • Đĩa Ringlock là bộ phận liên kết với chốt khóa theo dạng mâm quyết định độ an toàn của toàn hệ thống. Vì nếu sự kết nối không được hình thành đồng nghĩa với việc hệ giàn giáo phải bỏ đi.
  • Đường kính mâm đĩa: 122mm (tiêu chuẩn Quốc Tế)
  • Dày: 8 – 10mm

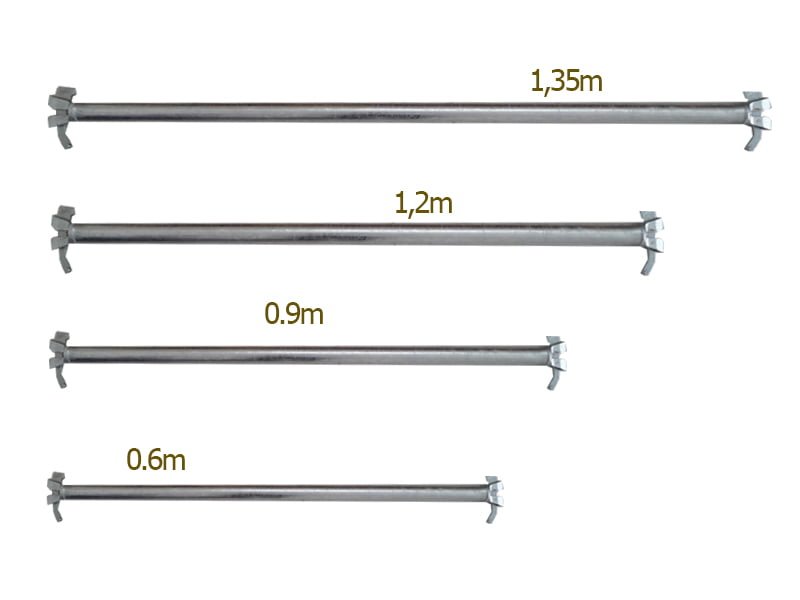

3. Thanh giằng ngang (Ledger):

• • Là một phụ kiện quan trọng dùng để liên kết các bộ phận của hệ giàn giáo Ringlock và gia tăng độ cứng cáp của giàn giáo nhằm đảm bảo khả năng chịu lực tối ưu.
  • Thanh giằng ngang Ringlock có nhiều kích thước khác nhau, như 0.6m, 0.9m, 1.2m, v.v., giúp điều chỉnh khoảng cách giữa các cây chống Ringlock sao cho phù hợp với yêu cầu của từng công trình.
  • Dày: 2 – 2,75mm

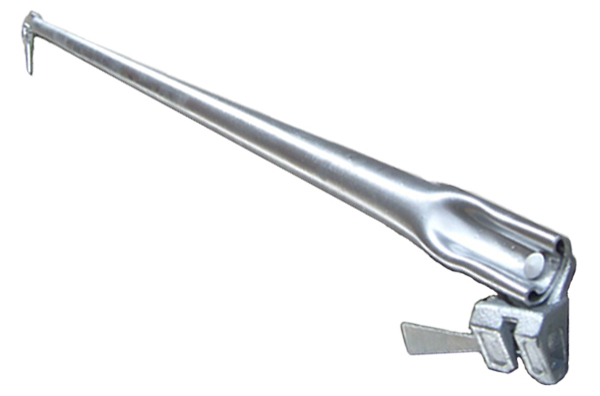

4. Thanh giằng chéo (Brace):

• • Thanh giằng chéo là bộ phận được lắp chéo giữa các ống đứng và ngang để gia tăng độ cứng và ổn định cho cấu trúc giàn giáo. Thanh chéo giúp phân phối tải trọng và chống lại lực tác động từ nhiều hướng, giúp giàn giáo tránh bị rung động
  • Kích thước: 0.6m x 1.5m; 0.9m x 1.5m, 1.2m x 1.5m (tuỳ thuộc vào yêu cầu kích thước công trình)
  • Dày: 2 – 2,75mm

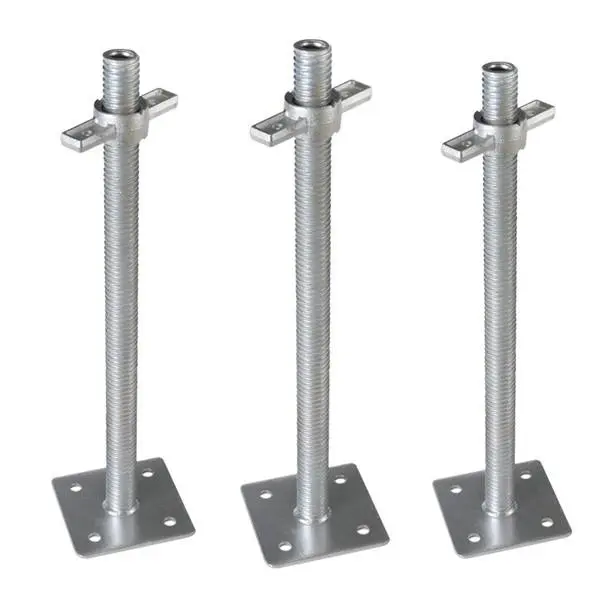

5. Kích chân (Base jack):

• • Là bộ phận quan trọng không thể thiếu dùng để điều chỉnh độ cao thấp ở phần bên dưới cùng của hệ thống chống đỡ sàn ở độ cao chính xác – giúp quá trình đổ bê tông được diễn ra hiệu quả, hoặc chống đỡ trong khi thi công xây dựng.
  • Chiều dài: 500mm
  • Dày: 4 – 5mm

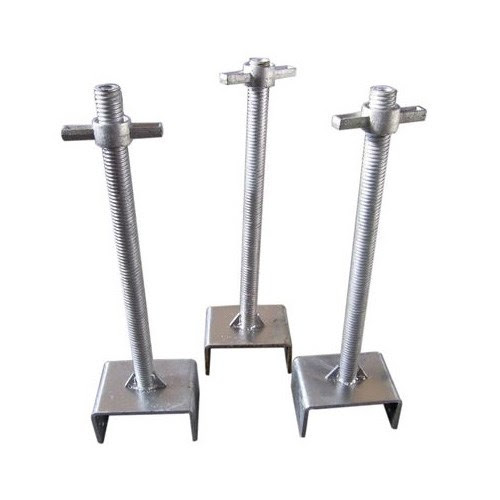

6. Kích đầu U (U head jack):

• • Kích đầu U là thiết bị quan trọng được gắn vào phần trên giàn giáo để điều chỉnh chiều cao cho giàn giáo, giữ thăng bằng hệ thống giàn giáo.
  • Kích đầu U thiết kế lắp dựng phía trên tầng giàn giáo để đỡ thanh xà gồ.
  • Chiều dài: 500mm
  • Dày: 4 – 5mm

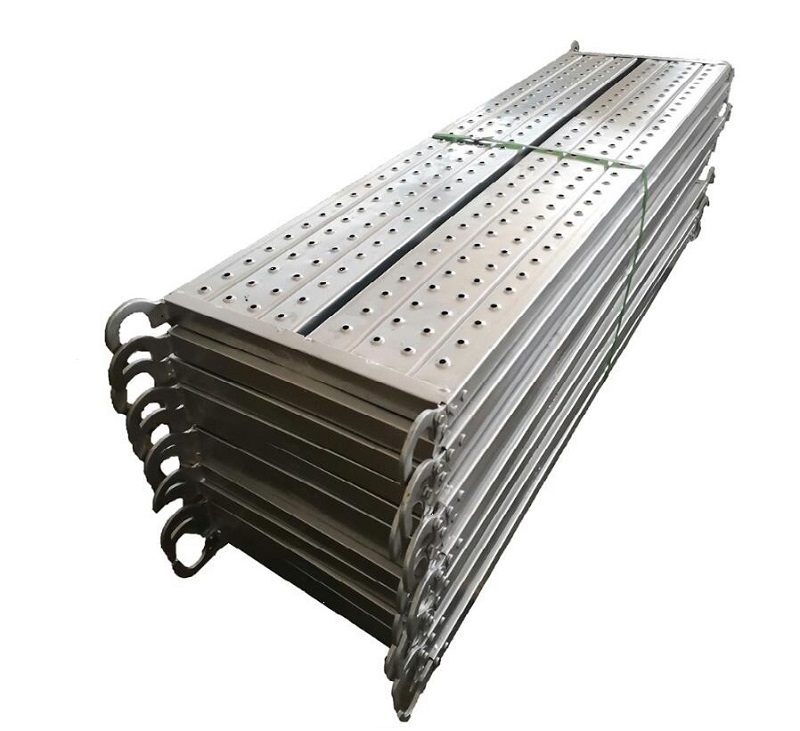

7. Mâm giàn giáo (Scaffold deck):

• • Mâm giàn giáo hay còn có tên gọi là sàn thao tác là vật dụng dùng để gác lên khung của giàn giáo trên cao để người thợ xây dựng đứng trên đó để thi công.
  • Thiết kế mâm giàn giáo với 2 móc đặt ở 2 đầu để gắn vào cầu ngang giàn giáo, có khóa an toàn cố định khi thao tác, đảm bảo cho quá trình thi công an toàn tuyệt đối

8. Các phụ kiện khác (Accessories):

• • Các phụ kiện bổ sung: Bao gồm các bộ phận như tay vịn, lưới bảo vệ, và các phụ kiện hỗ trợ khác, giúp cải thiện tính an toàn và tiện ích khi sử dụng giàn giáo Ringlock.

II. Cách Lắp Đặt Giàn Giáo Ringlock

Lắp đặt giàn giáo Ringlock cần tuân thủ lần lượt các bước cụ thể để đảm bảo an toàn và hiệu quả. Dưới đây là hướng dẫn từng bước để lắp đặt giàn giáo Ringlock:

1. Chuẩn bị các thành phần:
   • Kiểm tra các thành phần: Trước khi bắt đầu lắp đặt, kiểm tra tất cả các thành phần của giàn giáo, bao gồm thanh chống đứng, thanh giằng ngang, thanh khằng chéo, mâm đĩa, kích chân, kích đầu U và các phụ kiện khác.
2. Lắp đặt kích chân:
   • Đặt kích chân: Đặt kích chân lên mặt đất ở các vị trí cần thiết. Đảm bảo rằng chân đế được căn chỉnh chính xác và phẳng để tạo nền tảng vững chắc cho hệ thống giàn giáo.
3. Lắp đặt các thanh chống đứng:
   • Gắn các thanh chống đứng: Lắp các thanh chống đứng vào chân đế. Sử dụng bộ khóa vòng để cố định các ống đứng vào kích chân, đảm bảo chúng được gắn chắc chắn và ổn định.
4. Lắp đặt các thanh giằng ngang:
   • Gắn các thanh giằng ngang: Kết nối các thanh giằng ngang với các thanh chống đứng thông qua mâm đĩa. Đảm bảo các thanh giằng ngang được gắn chắc chắn và phân phối tải trọng đều lên hệ giàn giáo.
5. Lắp đặt thanh giằng chéo:
   • Gắn thanh giằng chéo: Lắp các thanh giằng chéo vào các điểm nối giữa các thanh chống đứng và thanh giằng ngang để gia tăng độ cứng và ổn định cho giàn giáo.
6. Lắp mâm giàn giáo:
   • Đặt mâm giàn giáo: Lắp mâm giàn giáo lên các thanh giằng ngang, tạo không gian làm việc an toàn cho công nhân. Đảm bảo mâm giàn giáo được gắn chắc chắn và không có khoảng trống nguy hiểm.
7. Kiểm Tra và Điều Chỉnh:
   • Kiểm Tra Toàn Bộ Hệ Thống: Sau khi lắp đặt hoàn tất, kiểm tra toàn bộ hệ thống giàn giáo để đảm bảo tất cả các thành phần được lắp đặt đúng cách và chắc chắn. Điều chỉnh nếu cần thiết để đảm bảo sự ổn định và an toàn.

III. Lưu ý khi lắp đặt giàn giáo Ringlock

Trong quá trình lắp đặt giàn giáo Ringlock, bạn cần lưu ý và tuân thủ đúng những điều sau:

• Định vị vị trí các kích chân thật chính xác
• Điều chỉnh độ cao của giàn giáo sao cho phù hợp với yêu cầu lắp đặt
• Đảm bảo rằng tất cả các thành phần của giàn giáo như thanh giằng ngang, cây chống đứng, thanh giằng chéo,… đều được lắp đặt đầy đủ và đúng cách.
• Lắp đặt kích U một cách hợp lý, điều chỉnh độ cao thấp phù hợp để hệ đỡ cốp pha có thể được đặt chính xác theo thiết kế.

IV. Mua Và Thuê Giàn Giáo Ringlock Ở Đâu Uy Tín?

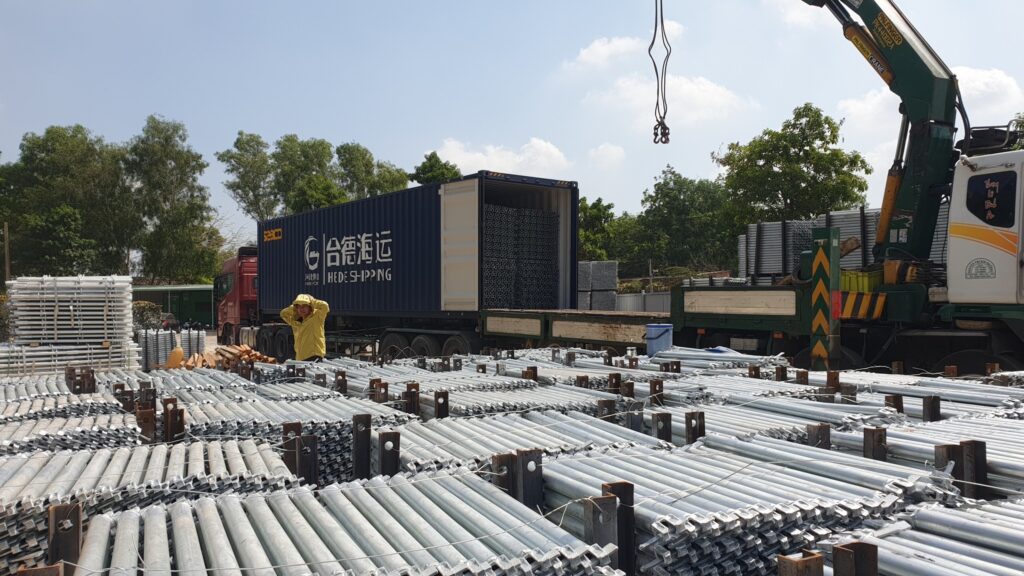

Hiện nay, trên thị trường có nhiều đơn vị cung cấp và cho thuê giàn giáo với chất lượng khác nhau, đa phần là hàng sản xuất nội địa, có nhiều chủng loại, khiến việc chọn lựa trở nên khó khăn.

Công ty Cổ phần Hoà Thành tự hào là đơn vị hàng đầu trong việc cung cấp giàn giáo Ringlock nhập khẩu chất lượng cao. Chúng tôi cam kết cung cấp các sản phẩm giàn giáo Ringlock chính hãng, đạt tiêu chuẩn quốc tế về chất lượng và độ an toàn. Với đội ngũ chuyên nghiệp và dịch vụ tận tâm, Hoà Thành đảm bảo sẽ làm hài lòng ngay cả những quý đối tác khó tính nhất. Hãy lựa chọn Hoà Thành để trải nghiệm sự khác biệt và chất lượng vượt trội, giúp các dự án xây dựng của bạn đạt được thành công và hiệu quả tối ưu.

V. Kết Luận

Giàn giáo Ringlock với cấu tạo thông minh và cách lắp đặt dễ dàng mang lại nhiều lợi ích về sự ổn định, an toàn và linh hoạt cho các công trình xây dựng. Hiểu rõ cấu tạo và quy trình lắp đặt sẽ giúp bạn sử dụng hệ thống giàn giáo Ringlock hiệu quả và an toàn nhất.

Nếu bạn cần thêm thông tin hoặc hỗ trợ về giàn giáo Ringlock, hãy liên hệ với chúng tôi để được tư vấn chi tiết và chính xác nhất.

---

Hy vọng bài viết này sẽ giúp bạn có cái nhìn rõ hơn về cấu tạo và cách lắp đặt giàn giáo Ringlock. Hoà Thành chúc các bạn nhiều sức khoẻ!
